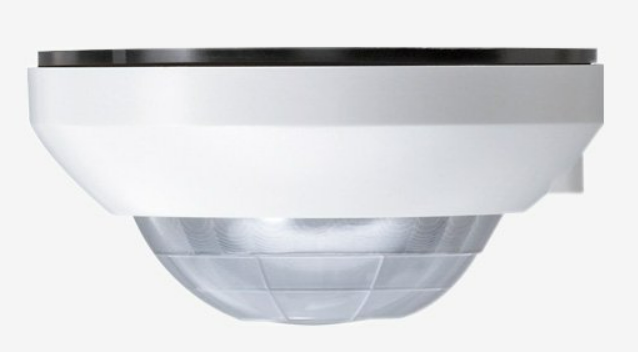

Cảm biến hiện diện Gira KNX gắn nổi - Gira Germany

Máy dò hiện diện Gira KNX Standard được sử dụng để theo dõi sự hiện diện và phát hiện chuyển động trong nhà. Nó được lắp đặt trên trần nhà và phát hiện chuyển động dù là nhỏ nhất trong phạm vi 360°. Điều này cho phép các chức năng khác nhau trong hệ thống KNX như chiếu sáng, sưởi ấm và thông gió được điều khiển chính xác khi cần thiết và tiết kiệm điện năng. Ba cảm biến PIR kỹ thuật số đảm bảo phát hiện chuyển động nhanh chóng và chính xác. Các đường dẫn ánh sáng chéo của các cảm biến đảm bảo rằng phạm vi phát hiện được bao phủ mà không có bất kỳ khoảng trống nào.

Một cảm biến độ sáng được tích hợp để kiểm soát ánh sáng phụ thuộc vào ánh sáng ban ngày. Ngoài ra, tiêu chuẩn phát hiện sự hiện diện của Gira KNX có thể phân tích hành vi của người dùng và tối ưu hóa thời gian trễ một cách độc lập. Điều này giúp tiết kiệm năng lượng và bảo tồn nguồn sáng bằng cách ngăn chặn việc bật và tắt không cần thiết. Chỉ một giá trị tối thiểu và tối đa phải được chỉ định cho mục đích này: Tùy thuộc vào thời lượng chuyển động được phát hiện trong phòng, máy dò sự hiện diện Gira KNX Standard sẽ chọn thời gian trễ ngắn hoặc dài tương ứng.

Phát hiện sự hiện diện và chuyển động chính xác

Máy dò sự hiện diện Gira Standard không bỏ sót điều gì: Nó được trang bị ba cảm biến PIR kỹ thuật số, bao phủ phạm vi 360° (3 x 120°). Ở độ cao lắp đặt 3 m, nó có phạm vi danh định khoảng 12 m ở độ cao bàn và 20 m ở độ cao sàn.

Độ nhạy của cảm biến có thể được điều chỉnh riêng

Độ nhạy của ba cảm biến PIR có thể được đặt riêng lẻ và thích ứng linh hoạt với các tình huống cài đặt riêng lẻ. Điều này cho phép các chuyển động được phát hiện một cách đáng tin cậy và ngăn chặn việc vô tình kích hoạt. Ngoài ra, phạm vi phát hiện có thể được giới hạn bằng bảng điều khiển clip-on.

Điều khiển chiếu sáng phụ thuộc vào ánh sáng ban ngày

Cảm biến độ sáng tích hợp đo cường độ ánh sáng hiện tại, do đó cung cấp tùy chọn điều khiển ánh sáng tùy thuộc vào ánh sáng ban ngày có sẵn. Điều này có nghĩa là đèn chỉ được bật khi căn phòng không đủ sáng. Nếu có đủ ánh sáng ban ngày, đèn sẽ tắt. Giai đoạn tối của cảm biến độ sáng có thể được đặt thông qua ETS, bằng cách sử dụng chức năng hướng dẫn trên thiết bị hoặc bằng cách sử dụng bất kỳ thiết bị vận hành nào, chẳng hạn như cảm biến nút bấm Gira 3.

Ứng dụng tiềm năng đa dạng

Máy dò sự hiện diện Gira KNX Standard có thể được sử dụng như một thiết bị riêng lẻ, thiết bị chính hoặc thiết bị phụ trợ và do đó phù hợp để trang bị cho nhiều loại tài sản. Khi được sử dụng làm thiết bị chính hoặc thiết bị phụ trợ, có thể điều khiển bán tự động cũng như hoàn toàn tự động. Có thể lựa chọn ba chế độ hoạt động được cấu hình sẵn: máy dò hiện diện, màn hình trần và thiết bị báo động.

Tối ưu hóa tiết kiệm năng lượng của thời gian trễ

Thời gian trễ thích ứng:

Máy dò hiện diện Gira KNX Standard cung cấp tùy chọn liên tục phân tích hành vi của người dùng, từ đó tối ưu hóa độc lập thời gian trễ (độ trễ truyền). Điều này giúp tiết kiệm năng lượng và bảo tồn nguồn sáng bằng cách ngăn chặn việc bật và tắt không cần thiết. Khoảng thời gian phát hiện chuyển động trong phòng càng dài thì thời gian trễ càng lâu. Ngược lại, nếu một phòng chỉ được vào trong một khoảng thời gian ngắn, thì thiết bị phát hiện sự hiện diện Gira KNX Standard cũng chọn thời gian trễ ngắn. Người cư ngụ có thể tự do xác định các giá trị tối thiểu và tối đa.

Chức năng hiện diện ngắn hạn cho phòng hội nghị, đào tạo:

Chức năng hiện diện ngắn hạn được phát triển như một phần bổ sung cho thời gian trễ thích ứng, đặc biệt đối với kiểm soát ánh sáng và khí hậu trong các phòng hội nghị và đào tạo. Nếu máy dò hiện diện Gira KNX Standard chỉ phát hiện chuyển động trong thời gian ngắn, nó sẽ chọn thời gian trễ tối thiểu bất kể giá trị tự học. Do đó, ánh sáng, hệ thống sưởi và thông gió sẽ không được bật một cách không cần thiết nếu ai đó tạm thời vào phòng trong thời gian nghỉ hội nghị dài, ví dụ như nhân viên vệ sinh hoặc dịch vụ ăn uống.

Phạm vi phát hiện lớn

Phạm vi phát hiện tối đa trên mặt đất là khoảng. 20 m cho chiều cao lắp đặt 3 m.

Ảnh hưởng của hướng chuyển động đến kích thước của phạm vi phát hiện

Chuyển động của những người đi ngang qua thiết bị (tiếp tuyến, bên trái) có thể được phát hiện từ khoảng cách xa hơn so với chuyển động của những người tiếp cận hoặc di chuyển ra khỏi thiết bị theo hướng thẳng (hướng tâm, bên trái).

Cài đặt

Máy dò sự hiện diện Gira KNX Standard được phân phối dưới dạng một thiết bị hoàn chỉnh sẵn sàng kết nối với bộ ghép nối bus tích hợp để lắp đặt gắn phẳng. Thiết bị cũng có thể được gắn trực tiếp trên trần nhà bằng vỏ gắn trên bề mặt tùy chọn. Khi được sử dụng làm máy dò chuyển động, độ cao lắp đặt trong khoảng từ 2,20 m đến xấp xỉ. 5 m là có thể. Nếu thiết bị được sử dụng làm thiết bị phát hiện sự có mặt, không được vượt quá chiều cao lắp đặt là 3,5 m.

Technical data

Mounting height: 2.2 m to 5 m

Detection angle: 360º

Nominal range floor: approx. ∅ 20 m (mounting height 3 m)

Nominal range Desk height: approx. ∅ 12 m (mounting height 3 m)

Brightness: 10 to 2000 Lux

Ambient temperature: -5 °C to +45 °C

Dimensions: ∅ x H 103 x 50 mm

Installation type: Flush mounted or surface-mounted (in conjunction with a surface-mounted housing)
